C4-Modell-Leitfaden: Erfassen von Stammeswissen in standardisierten Architekturformaten

Software-Systeme werden im Laufe der Zeit komplexer. Wenn Teams wachsen und Zeitpläne sich verlängern, wandert kritische Information oft von der Dokumentation in den Kopf einzelner Personen. Dieses Phänomen wird als Stammeswissen bezeichnet. Es repräsentiert das ungeschriebene, nicht dokumentierte Fachwissen, das ein System am Laufen hält. Obwohl es wertvoll ist, birgt die Abhängigkeit davon erhebliche Risiken, wenn Teammitglieder gehen oder ihre Aufmerksamkeit verlagern. Um dieses Risiko zu minimieren, müssen Organisationen eine Möglichkeit finden, dieses implizite Wissen zu erfassen und in explizite, standardisierte Architekturformate zu übersetzen. Das C4-Modell bietet einen robusten Rahmen dafür, der eine Abstraktionshierarchie bereitstellt, die komplexe Systeme verständlich macht.

Dieser Leitfaden untersucht, wie man informelles Fachwissen systematisch erfasst und mit dem C4-Modell strukturiert. Indem menschliches Gedächtnis mit visuellen Standards abgestimmt wird, können Teams Kontinuität gewährleisten, die Einarbeitung verbessern und die Integrität des Systems aufrechterhalten, ohne sich auf bestimmte Tools oder Produkte zu verlassen. Der Fokus bleibt auf der Methodik, den Kommunikationsmustern und den strukturellen Vorteilen der Standardisierung.

🧠 Verständnis der Natur des Stammeswissens

Stammeswissen ist nicht von Natur aus negativ. Es ist oft das Ergebnis tiefer Erfahrung und Problemlösung, die vor der Etablierung formaler Prozesse stattgefunden hat. Seine Informalität macht es jedoch zerbrechlich. Wenn ein erfahrener Ingenieur geht, kann die spezifische Begründung für ein Datenbankschema, die versteckten Abhängigkeiten in einem Mikroservice oder die Workaround-Lösung für einen veralteten Fehler verschwinden.

Die Risiken des impliziten Wissens

• Einzelne Ausfallpunkte: Wenn nur eine Person ein kritisches Modul versteht, stoppt ihre Abwesenheit die Fortschritte.
• Einrichtungsreibung: Neue Mitarbeiter verbringen Monate damit, Fragen zu stellen, die in der Dokumentation beantwortet werden sollten.
• Inkonsistente Entscheidungen: Ohne eine gemeinsame Referenz können verschiedene Teams widersprüchliche Muster entwickeln.
• Bus-Faktor-Verwundbarkeit: Das Risiko steigt mit jedem Ausscheiden einer Schlüsselperson.

Um diese Risiken zu mindern, muss Wissen externisiert werden. Das bedeutet nicht, jede Codezeile zu schreiben. Es bedeutet, das warum und das was auf architektonischer Ebene zu erfassen. Ziel ist es, ein gemeinsames mentales Modell zu schaffen, das auch bei personellen Veränderungen Bestand hat.

🏗️ Warum standardisierte Architekturformate wichtig sind

Dokumentation scheitert oft, weil sie entweder zu abstrakt oder zu detailliert ist. Strategiedokumente auf hoher Ebene fehlen die technischen Details, die Entwickler benötigen. Umgekehrt fehlen Code-Kommentaren oder API-Spezifikationen oft der Überblick. Standardisierte Architekturformate schließen diese Lücke. Sie bieten eine konsistente Vokabular und eine Reihe visueller Konventionen, die jedes Teammitglied verstehen kann.

Die Vorteile der Standardisierung

• Konsistenz: Jeder verwendet die gleichen Symbole und Definitionen.
• Skalierbarkeit: Das Format funktioniert für einen einzelnen Dienst oder ein gesamtes Unternehmensökosystem.
• Klarheit: Visuelle Darstellungen reduzieren die kognitive Belastung, die zum Verständnis von Beziehungen erforderlich ist.
• Wartbarkeit: Wenn sich das System ändert, ist die Dokumentation leichter zu aktualisieren, wenn die Struktur fest ist.

Ohne einen Standard wird die Dokumentation zu einer Sammlung von unterschiedlichen Diagrammen, die niemand lesen kann. Mit einem Standard wird sie zu einer einheitlichen Karte des digitalen Landschafts.

📐 Einführung des C4-Modells zur Wissenserfassung

Das C4-Modell ist ein hierarchischer Ansatz zur Visualisierung von Softwarearchitekturen. Es wurde entwickelt, um das Problem zu lösen, dass zu viele Diagramme entweder zu ungenau oder zu detailliert sind. Es ordnet die Architektur in vier Abstraktionsstufen ein: Kontext, Container, Komponenten und Code.

Die Verwendung dieses Modells zur Erfassung von traditionellem Wissen stellt sicher, dass die Informationen geschichtet sind. Sie legen nicht alles in ein einziges Diagramm. Sie trennen die Anliegen, sodass verschiedene Stakeholder das System auf der jeweils angemessenen Detailstufe betrachten können.

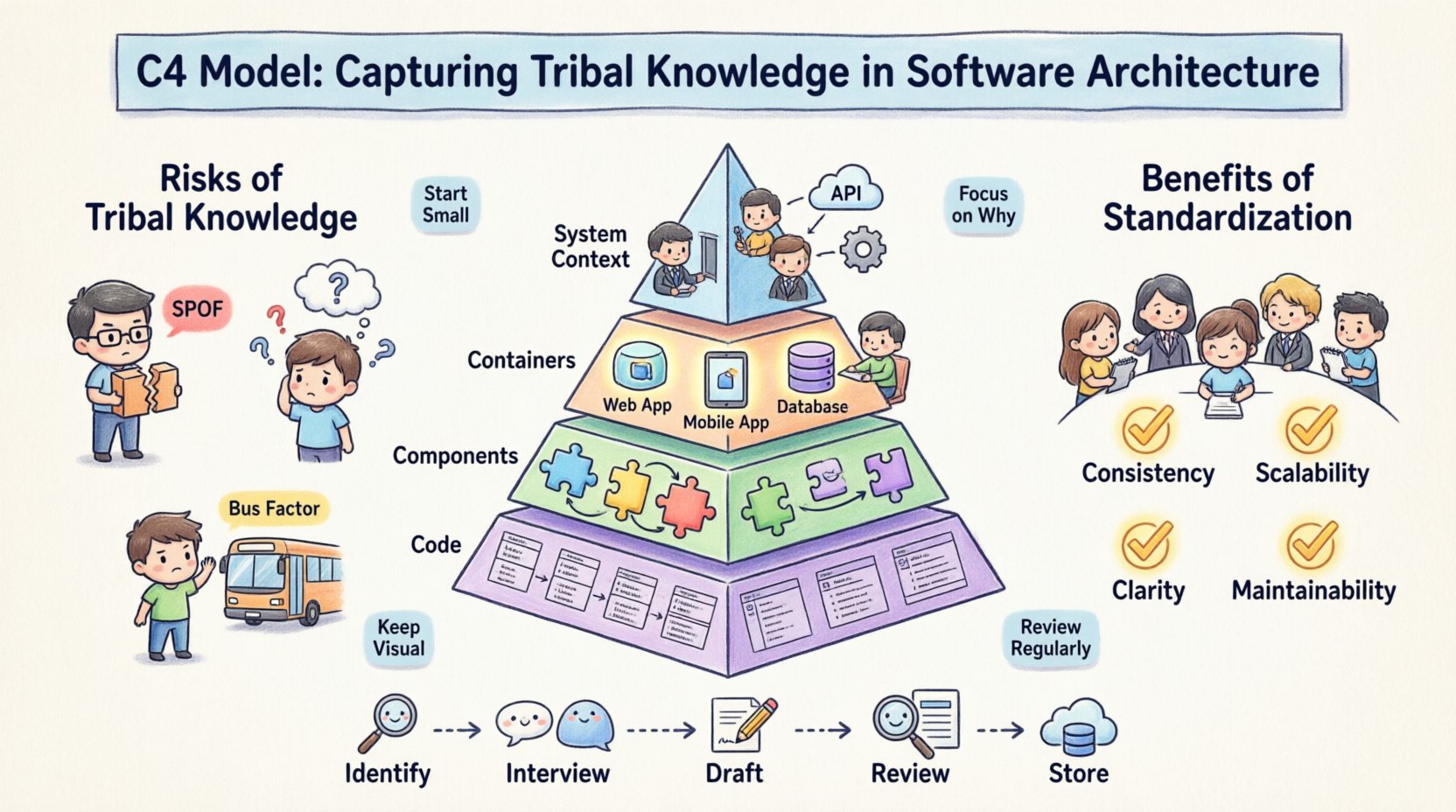

Die vier Ebenen des C4

1. Ebene 1: Systemkontext: Das große Ganze. Wer nutzt das System und mit welchen externen Systemen kommuniziert es?
2. Ebene 2: Container: Die Laufzeitumgebungen. Web-Apps, Mobile-Apps, Datenbanken und APIs.
3. Ebene 3: Komponenten: Die logischen Bausteine innerhalb eines Containers. Dienste, Module und Klassen.
4. Ebene 4: Code: Die tatsächliche Struktur von Klassen und Funktionen. (Häufig in hochrangigen Architekturdokumenten weggelassen).

Jede Ebene erfasst eine andere Art von traditionellem Wissen. Die Kontextebene erfasst Geschäftsziele und Grenzen. Die Container-Ebene erfasst technologische Entscheidungen. Die Komponenten-Ebene erfasst Logik und Datenfluss. Durch die Zuordnung von Wissen zu diesen Ebenen stellen Sie sicher, dass nichts verloren geht.

🔄 Zuordnung traditionellen Wissens zu C4-Ebenen

Die zentrale Herausforderung besteht darin, die ungeschriebenen Regeln aus Einzelpersonen zu extrahieren und sie in diese vier Ebenen einzufügen. Dazu sind gezielte Fragen und strukturierte Workshops erforderlich. Unten finden Sie eine Aufschlüsselung dessen, welches spezifische Wissen auf jeder Ebene angesprochen werden sollte.

Ebene 1: Systemkontext

Diese Ebene befasst sich mit Grenzen und Beziehungen. Sie beantwortet die Frage: Was ist dieses System, und wer interessiert sich dafür?

• Primäre Akteure: Wer sind die Nutzer? Ist es eine Person, ein System oder ein Prozess?
• Externe Systeme: Auf welche anderen Dienste stützt sich dies? Zahlungsgateways, Identitätsanbieter, veraltete Datenbanken?
• Beziehungen: Ist die Kommunikation synchron oder asynchron? Ist sie vertrauenswürdig oder nicht?
• Geschäftsziele: Welches Problem löst dieses System? Dies hilft zukünftigen Teams, Funktionen zu priorisieren.

Ebene 2: Container

Diese Ebene konzentriert sich auf die Laufzeittechnologie. Sie beantwortet die Frage: Wie wird das System gebaut und bereitgestellt?

• Technologie-Stack: Welche Programmiersprache und welches Framework werden verwendet? (z. B. Java, Node.js, Python).
• Bereitstellung: Ist es eine Webanwendung, eine Mobile-App oder eine Hintergrundaufgabe?
• Sicherheit: Wie wird Daten während der Übertragung und im Ruhezustand geschützt?
• Abhängigkeiten: Mit welchen externen Diensten kommuniziert dieser Container direkt?

Ebene 3: Komponenten

Diese Ebene dringt in die interne Logik ein. Sie beantwortet: Wie funktioniert der Code innerhalb des Containers?

• Wichtige Module: Welche sind die wichtigsten funktionalen Bereiche? (z. B. Abrechnung, Authentifizierung, Berichterstattung).
• Datenfluss: Wie bewegt sich Daten zwischen Komponenten? APIs, Nachrichtenwarteschlangen, Ereignisse?
• Kritische Logik: Wo verbirgt sich die komplexe Geschäftslogik?
• Schnittstellen: Welche öffentlichen APIs werden von dieser Komponente bereitgestellt?

Ebene 4: Code (Optional)

Für sehr spezifisches Wissen erfasst die Code-Ebene Implementierungsdetails.

• Klassendiagramme: Beziehungen zwischen Klassen.
• Algorithmen: Spezifische Logik, die nicht durch ein Komponentendiagramm erklärt werden kann.
• Entwurfsmuster: Welche Muster werden verwendet und warum?

📊 Vergleich der Wissensarten nach Ebene

Das Verständnis, wo spezifische Wissensarten hingehören, ist entscheidend. Eine Tabelle kann helfen, die Unterscheidung zwischen Geschäftscontext und technischer Implementierung zu klären.

C4-Ebene	Wissensart	Frage, die gestellt werden sollte	Zielgruppe
Systemkontext	Geschäftsbereich und Grenzen	„Wer nutzt dies und warum?“	Interessenten, Produktmanager
Container	Technologie und Infrastruktur	„Was läuft hier?“	DevOps, Backend-Entwickler
Komponenten	Logik und Datenfluss	„Wie funktioniert es intern?“	Entwickler, Architekten
Code	Implementierungsdetails	„Was ist der Algorithmus?“	Senior-Entwickler, Wartungspersonal

🛠️ Prozess zur Erfassung von Wissen

Die Erstellung dieser Diagramme ist kein einmaliger Vorgang. Es erfordert einen Prozess, der in den Entwicklungszyklus integriert ist. Hier ist ein empfohlener Ablauf zur effektiven Erfassung von tribalem Wissen.

Schritt 1: Wissensinhaber identifizieren

Beginnen Sie damit, herauszufinden, wer am meisten über das System weiß. Das ist nicht immer der Manager. Oft ist es die Person, die am längsten Fehler behebt oder die ursprüngliche Architektur entworfen hat. Erstellen Sie eine Liste der Schlüsselpersonen.

Schritt 2: Strukturierte Interviews planen

Verlassen Sie sich nicht auf spontane Gespräche. Planen Sie spezielle Sitzungen. Bereiten Sie eine Fragebogenbasis auf der Grundlage der C4-Ebenen vor. Fragen Sie beispielsweise zuerst nach dem Kontext, um die Grundlage zu schaffen, bevor Sie in technische Details eintauchen.

• Fokussieren Sie sich auf Entscheidungen:Fragen Sie, warum eine Technologie gewählt wurde, nicht nur, welche gewählt wurde.
• Fragen Sie nach Fehlern:Was ist in der Vergangenheit schiefgelaufen? Dies zeigt versteckte Einschränkungen auf.
• Sprechen Sie die Sitzung auf: Mit Erlaubnis die Unterhaltung aufnehmen, um später Genauigkeit zu gewährleisten.

Schritt 3: Entwurf der Diagramme

Verwenden Sie ein allgemeines Modellierungstool, um die Diagramme zu erstellen. Stellen Sie sicher, dass die Symbole den C4-Standards entsprechen. Halten Sie die Diagramme sauber. Vermeiden Sie Überladung. Wenn ein Diagramm zu komplex wird, unterteilen Sie es in kleinere Ansichten.

Schritt 4: Überprüfen und Validieren

Stellen Sie die Entwürfe den Wissensinhabern vor. Bitten Sie sie, die Genauigkeit zu überprüfen. Dieser Schritt ist entscheidend für die Akzeptanz. Wenn die Experten der Dokumentation Genauigkeit attestieren, sind sie eher bereit, sie aufrechtzuerhalten.

• Auf fehlende Verknüpfungen prüfen:Sind externe Systeme vergessen worden?
• Auf veraltete Technologien prüfen:Hat sich der Stack kürzlich verändert?
• Flüsse überprüfen:Stimmt der Datenfluss mit der Realität überein?

Schritt 5: Speichern und Verknüpfen

Speichern Sie die Diagramme in einer zentralen Datenbank. Verknüpfen Sie sie, wenn möglich, mit dem Code-Repository. Dadurch ist sichergestellt, dass die Dokumentation bei Änderungen am Code in der Nähe ist.

⚠️ Herausforderungen und Gegenmaßnahmen

Selbst mit einem soliden Plan werden Hindernisse auftreten. Die frühzeitige Erkennung hilft bei der Planung eines erfolgreichen Erfassungsprojekts.

Herausforderung 1: Widerstand gegen Dokumentation

Viele Ingenieure betrachten Dokumentation als Ablenkung vom Codieren. Sie könnten das Gefühl haben, dass es Zeitverschwendung ist.

• Gegenmaßnahme:Stellen Sie die Dokumentation als Werkzeug zur Reduzierung zukünftiger Arbeit dar. Zeigen Sie, wie gute Dokumente die Einarbeitungszeit und die Debugging-Stunden verringern.
• Gegenmaßnahme:Machen Sie es einfach. Stellen Sie Vorlagen und automatisierte Prüfungen bereit.

Herausforderung 2: Wissensverfall

Informationen veralten schnell. Ein Diagramm, das heute gezeichnet wurde, kann in sechs Monaten falsch sein.

• Gegenmaßnahme:Behandeln Sie Diagramme als lebendige Dokumente. Fordern Sie Updates als Teil der Definition von „Fertig“ für Pull-Requests an.
• Gegenmaßnahme:Fügen Sie jedem Diagramm ein Datum „Letzte Überprüfung“ hinzu.

Herausforderung 3: Unvollständiges Wissen

Keine einzige Person besitzt das gesamte Wissen. Sie können widersprüchliche Informationen aus verschiedenen Quellen erhalten.

• Gegenmaßnahme:Verwenden Sie mehrere Quellen, um die Wahrheit zu ermitteln. Suchen Sie nach Konsens.
• Gegenmaßnahme:Dokumentieren Sie Unsicherheiten. Wenn eine Abhängigkeit unklar ist, markieren Sie sie als „Zu Überprüfen“.

Herausforderung 4: Werkzeugaufwand

Einige Teams geraten in die Falle, sich über den perfekten Werkzeugauswahl zu streiten, anstatt den Inhalt zu erstellen.

• Minderung:Wählen Sie ein Werkzeug, das den C4-Standard native unterstützt. Vermeiden Sie komplexe Konfigurationen.
• Minderung:Verwenden Sie falls möglich einfache, textbasierte Formate, die sich leicht versionieren lassen.

🔁 Wartung und Evolution

Das Erfassen von Wissen ist nur der erste Schritt. Die Wartung ist der Punkt, an dem die meisten Initiativen scheitern. Die Architektur entwickelt sich weiter, und die Dokumentation muss sich mit ihr entwickeln. Ohne einen Wartungsplan wird die Dokumentation zu einem Museumsstück – interessant, aber nutzlos.

Integration in den Entwicklungsablauf

Die beste Wartungsstrategie besteht darin, Dokumentationsaufgaben in den bestehenden Entwicklungsprozess zu integrieren. Erstellen Sie keine separate Phase für „Dokumentationen“.

• Pull-Request-Überprüfungen:Fordern Sie an, dass Architekturdiagramme aktualisiert werden, wenn erhebliche Änderungen am System vorgenommen werden.
• Sprint-Planung:Schließen Sie Dokumentationsaktualisierungen als Story Points innerhalb von Sprints ein.
• Onboarding-Aufgaben:Weisen Sie neuen Entwicklern die Aufgabe zu, ein bestimmtes Diagramm bereits in der ersten Woche zu aktualisieren.

Versionskontrollstrategie

Speichern Sie Architekturdiagramme im selben Versionskontrollsystem wie den Code. Dadurch können Sie die Änderungsgeschichte einsehen und nachvollziehen, wie sich das System im Laufe der Zeit entwickelt hat.

• Commit-Nachrichten:Schreiben Sie klare Commit-Nachrichten, die erklären, warum das Diagramm geändert wurde.
• Branching:Erstellen Sie Branches für umfangreiche architektonische Umgestaltungen.
• Tags:Markieren Sie Releases mit der entsprechenden Architekturversion.

Automatisierte Überprüfung

Verwenden Sie bei Gelegenheit automatisierte Werkzeuge, um die Diagramme gegen den Code zu überprüfen. Dadurch verringert sich der manuelle Aufwand, um die Konsistenz aufrechtzuerhalten.

• API-Spezifikationen:Generieren Sie Diagramme aus OpenAPI- oder GraphQL-Schemas.
• Datenbank-Schemata:Generieren Sie Container-Diagramme aus Migrations-Skripten.
• Abhängigkeitsdiagramme:Verwenden Sie Tools, um Paketabhängigkeiten automatisch zu visualisieren.

📈 Erfolg messen

Wie stellen Sie fest, ob die Erfassung von tribaler Kenntnis funktioniert? Sie benötigen Metriken, die ein besseres Verständnis und eine reduzierte Gefahr widerspiegeln.

• Zeit der Einarbeitung:Brauchen neue Mitarbeiter weniger Zeit, um produktiv zu werden?
• Beseitigung von Störungen:Braucht man weniger Zeit, um Probleme aufgrund besserer Sichtbarkeit zu diagnostizieren?
• Dokumentationsabdeckung:Welcher Prozentsatz kritischer Systeme verfügt über ein aktuelles C4-Diagramm?
• Reduzierung von Anfragen:Werden weniger Fragen an Senior-Engineer zu grundlegenden Systemmechanismen gestellt?

Die Verfolgung dieser Metriken hilft, die Zeit für Dokumentation zu rechtfertigen. Sie verändert die Erzählweise von „zusätzlicher Arbeit“ zu „Risikominderung“ und „Effizienzsteigerung“.

💡 Zusammenfassung der Best Practices

Zusammenfassend: Behalten Sie diese Prinzipien während des gesamten Prozesses im Auge.

• Starten Sie klein:Konzentrieren Sie sich zunächst auf ein kritisches System. Beweisen Sie den Nutzen, bevor Sie skalieren.
• Konzentrieren Sie sich auf das Warum:Dokumentieren Sie die Gründe hinter Entscheidungen, nicht nur die Entscheidungen selbst.
• Bleiben Sie visuell:Menschen verarbeiten Bilder schneller als Text. Verwenden Sie Diagramme, um komplexe Beziehungen zu vermitteln.
• Beteiligen Sie das Team:Machen Sie es nicht isoliert. Arbeiten Sie zusammen, um Genauigkeit und Zustimmung zu gewährleisten.
• Bleiben Sie einfach:Vermeiden Sie eine Überkomplexität der Diagramme. Einfach ist besser als perfekt.
• Überprüfen Sie regelmäßig:Legen Sie einen Kalenderhinweis fest, um Diagramme quartalsweise zu überprüfen und zu aktualisieren.

🚀 Vorwärts schauen

Die Standardisierung der Architekturdokumentation geht nicht darum, Bürokratie zu schaffen. Es geht darum, das intellektuelle Kapital der Organisation zu bewahren. Durch die Verwendung des C4-Modells können Teams das implizite Wissen ihrer Ingenieure erfassen und in ein dauerhaftes Gut verwandeln. Dadurch wird sichergestellt, dass das System auch über die Menschen hinausbesteht, die es geschaffen haben.

Der Prozess erfordert Disziplin und Engagement. Er erfordert eine Kultur, in der Dokumentation genauso geschätzt wird wie Code. Doch der Ertrag ist erheblich. Teams, die ihre Architektur effektiv dokumentieren, stellen fest, dass sie widerstandsfähiger, skalierbarer und besser in der Lage sind, Veränderungen zu bewältigen.

Beginnen Sie heute mit dem Erfassungsprozess. Identifizieren Sie das wichtigste Wissen in Ihrem System. Weisen Sie es den C4-Ebenen zu. Dokumentieren Sie die Entscheidungen. Überprüfen und verfeinern Sie sie. Im Laufe der Zeit wird diese Gewohnheit die Art und Weise, wie Ihre Organisation Software entwickelt und wartet, verändern.

Das Ziel besteht nicht darin, menschliches Fachwissen zu ersetzen, sondern es zu verstärken. Wenn Wissen standardisiert ist, wird es für alle zugänglich. Diese Demokratisierung von Informationen ist der Schlüssel zum langfristigen ingenieurtechnischen Erfolg.

Durch die Einhaltung dieser Schritte stellen Sie sicher, dass die Architektur klar bleibt, das Team ausgerichtet bleibt und das System robust bleibt. Die Investition in die Erfassung von Stammeswissen ist eine Investition in die zukünftige Stabilität Ihrer Software.
